电瓶车入梯检测配置指导

一、功能介绍

入梯检测说明：通过算法检测实况中是否有电瓶车或自行车进入电梯，一旦检测到则触发抓拍并报警。

二、配置步骤

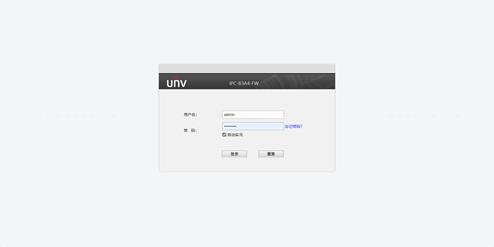

1、  浏览器输入摄像机IP地址、用户名admin和密码，登录摄像机网页界面。

2、  点击配置—智能—入梯检测，进入入梯检测配置界面；

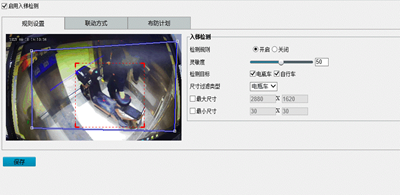

3、  开启入梯检测，绘制检测规则；

   (1)   单击<开启>，开启检测规则，左侧实况界面出现检测规则框；

   (2)   根据需求调整检测规则框

Ø  原有基础上绘制：鼠标移至标定线的任一端点，当光标呈现十字时，拖动鼠标左键调节标定线的长度和方向。鼠标停留在标定线的任意位置，拖动鼠标左键可整体拖动标定线至其他位置。

Ø  重新绘制：在左侧实况界面任意位置，拖动鼠标左键并拖动可出现框线，移动光标至其他位置再单击鼠标左键可出现另一条框线，以此类推，最后一条框线的末端点需与第一条框线的初始端点重合以构成一个封闭的规则区域。支持绘制3点至6点封闭规则区域

4、  设置检测规则，检测目标选择电瓶车或自行车。尺寸过滤类型可选电瓶车或自行车

5、  根据需求配置联动方式，联动方式中声音报警和灯光闪烁默认开启。

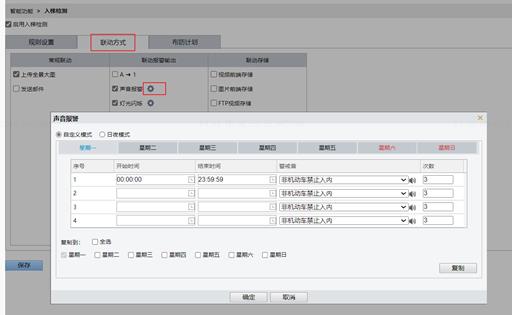

l  声音告警配置。点击声音报警配置，按需配置开始结束时间、警戒音、警戒次数，点击确定完成保存。

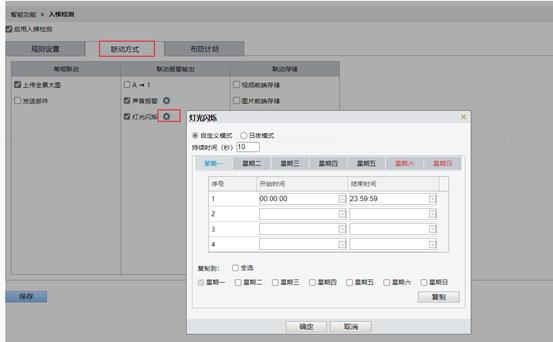

l  灯光闪烁报警配置。点击灯光闪烁配置，按需配置开始结束时间，点击保存完成配置

l  联动开关量告警输出。

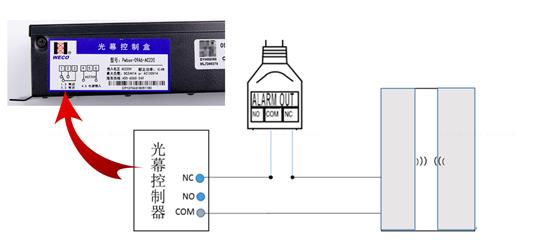

                         i.             配置开关量告警联动前，需提前做好摄像机尾线与电梯光幕间接线。光幕一般为常闭接线，可断开光幕NC与电梯控制板的接线，将设备尾线端子的常闭接口接入。接线如下图

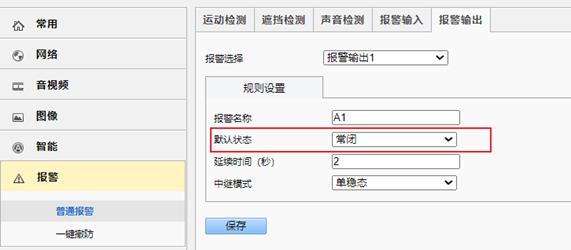

                       ii.             完成接线后，勾选开关量A→1，然后点击报警---报警输出，选择与电梯对应的开关量状态，完成配置。

6、  联动方式配置完成后，配置布防计划。首先开启布防计划，点击编辑按需配置布防计划。

三、配置关键点

1、入梯检测配置路径：在配置—智能—入梯检测

2、配置对应联动方式时要确保联动项功能的基础配置要完成

3、开启入梯检测开关以及启用布防计划；
