一体化超清设计 全天候洞悉秋毫

黄仁贵

a&s 测试过不少宇视科技的智能交通抓拍单元，对其立足用户需求、贴合实战应用的设计和使用效果让人印象深刻。此次带来的HTSHC171 700 万智能交通抓拍单元是截至目前a&s 所测试过的宇视科技最高像素的智能交通前端单元，总像素达到700 万，其延续了一体化设计的风格，将偏振镜、抓拍单元、电源、散热/ 加热模块、防雷模块等设计于防护等级达到IP66 的流线型加固铸铝护罩内，适应-40~70℃极寒或高温环境超长时间稳定运行，用户购买后架设即能使用。

其中监控抓拍单元，可灵活搭配市面上绝大多数的定焦/ 变焦镜头，选配性更佳。前端单元设计有4 组同步信号输出接口（开关量）、5 组同步信号控制接口（TTL）、1 组信号输入接口（TTL、开关量可配置）、3 组RS485/1 组RS232 控制接口、100M/1000MBase-T 自适应以太网电口，以满足各类联网传输及应用，如与地感线圈、红绿灯信号、补光灯的连接等，另有前端调试用的BNC 接口，便于现场视场角调试。

另外，该机在免维护方面也做了深度开发，流线型的外观设计不仅提升产品整体的美观程度，而且最大程度减少了杆件上设备的风阻，这在沿海台风多发的地区有着重要的实际应用意义，极大程度节省了运维成本。

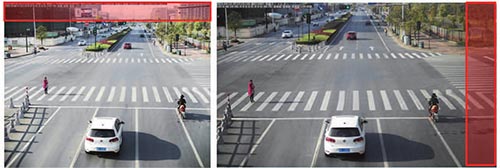

600 万4:3 和700 万16:9 相机图像比对

在感光领域，700 摄像单元采用的新型1英寸大靶面CCD 传感器，其传感器具有更大的感光面积和更优的低照度感光能力，相对来说，能支持更低照度的无补光场景应用。

智能交通抓拍单元的重点是对道路横截断面的监控，因此采用宽屏更为合理，该700W摄像机采用16 : 9 的宽屏比例，与600W 摄像机相比，横向监控场景能扩展近一个车道，将更多的像素集中于道路横截断面，提高了断面监控宽度和图像清晰度，而且16 : 9 的宽画幅显示界面也更加符合现代人们的视觉习惯。

全网络化超高清成像，奠定交通应用智能基石

摄像机采用了iSCSI 数据块直存技术，支持后台秒级检索和回放；与此同时，提供有缓存补录功能，在网络异常时，可将数据暂存于业界首创的 eMMC 前端存储卡中，待网络恢复后再续传到中心；另外也可通过宇视科技协议标准iMOS 与第三方平台集成。

白天超高清抓拍效果

该机采用了700 万像素工业摄像机（CCD传感器），提供有JPEG 图片压缩格式（支持最大图像格式3408×2008）和H.264 视频压缩格式（1920×1080、1280×720、UXGA或 3408×2008），在作为智能交通抓拍单元的同时，可同步提供视频流，并可将抓拍的车辆图片与视频映射，方便取证时调阅视频。从测试表现上看，该机可实现清晰度约为2000TVL 左右，非常接近于4K 分辨率解像力，图像细节呈现清晰，尤其是针对该700 万超高清应用的3 车道监控设计（18-25 米为最佳抓拍距离），2000TVL 足以将画面中的任何细节清晰展示出来，从实拍效果看，车辆外部特征一览无余，车内司乘人员细节、车内饰同样能清晰分辨；而对车牌，同等算法下，良好提高了智能交通的车牌号、车标、遮光板、安全带等的分析与识别。而在颜色识别方面，并无刻意对成像效果进行处理，色彩还原自然，便于抓拍单元精确识别车身颜色、车牌色等颜色信息。

全天候电警或卡口双应用

宇视科技HTS-HC171 作为一款专业的智能交通抓拍单元，提供有如下功能：
◆ 红绿灯检测：支持传统信号检测和视频检测两种方式，通过其内置的红绿灯信号增强算法，即便雾霾、雾气环境下也能满足红绿灯视频检测；
◆ 车辆测速：支持线圈测速、雷达测速、激光测速和视频测速4 种方式，依据目前法律规定，物理测试方式为主，视频测速方式可选；
◆ 取证可靠性：支持图片合成、图片加水印防篡改、图像与视频关联相互印证等功能并进行数据加密，配合后端实战平台，将会衍生出丰富的大数据分析应用；
◆ 卡口功能：支持攫取车号牌、速度、车型、路口名、车道号、号牌颜色、车身颜色、车速、限速、行车方向等信息；
◆ 电警功能：支持闯红灯、不按车道行驶、压线、逆行、违法变道、违法左右转及直行、压单双黄线、违法停车、专用车道等的违法行为分析。

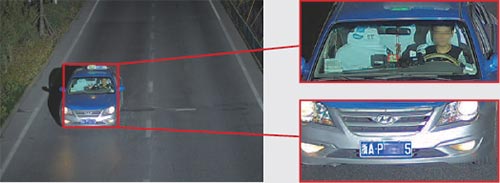

夜间：外置补光灯补光效果

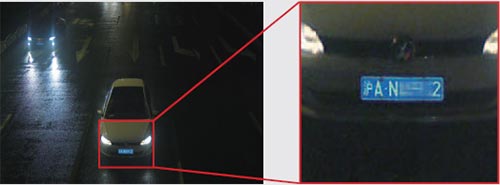

夜间：自带LED 灯补光效果

HTS-HC171 智能交通抓拍单元为了确保每一张抓拍图片的质量，提供了多种物理、软件算法技术，如防强光/ 眩光的偏振镜及防眩光算法、防止车辆的车牌/ 车身颜色过暴或者过暗的车辆测光技术等。从实际项目使用效果看，白天强阳光照射下，车辆无眩光光带、车牌无过曝迹象；夜间强光抑制效果良好，车灯强光得到良好抑制，车牌清晰可辨。无论电警或卡口应用，摄像机在完成识别后，可将识别的信息根据需求设定为图片OSD 叠加到画面上侧。

在1 英寸大靶面CCD 传感器的星光级成像能力下，该机支持更宽照度范围超高清成像应用；同时提供了两种补光方案以满足全天候监拍需求，一是通过一体化设计的LED频闪灯补光，在无外置补光灯情况下，轻松实现全天候车辆捕获及车牌识别；二是采用外置闪光灯补光，此时可将车外、车内信息完整呈现。

产品特色

◆ 一体化设计：集成像与分析、供电与防护、补光与传输于一体，项目实施简单，应用更灵便；
◆ 700 万超高清成像：清晰度接近于4K 效果，并针对3 车道设计，同等场景视角下，该机的细节更丰富，提高了摄像机识别精度；
◆ 应用丰富：继承了宇视科技在智能交通识别技术上的成果，支持电警、卡口的应用，并具有多种安全防护方案，搭配宇视科技后台更是可以实现大数据分析及应用；
◆ 全天候运行：支持多种防眩光、车辆测光等技术，同时自带LED 补光灯，一体化交付即装即实现车辆捕获及车牌识别，配合外置闪光补光灯能够准确识别车身颜色、车型、车标以及人员。

专家点评

该700 万智能抓拍单元相较同类型产品来说，有三大优势，一是一体化设计，结构简化、美观，重要的是节约了客户使用及维护成本，具有很强的易用性；二是700 万超高像素，从源头保证和提升车辆信息及行为识别效果；三是自带LED 补光灯，实现了单机全天候应用。

重要规格参数及功能
